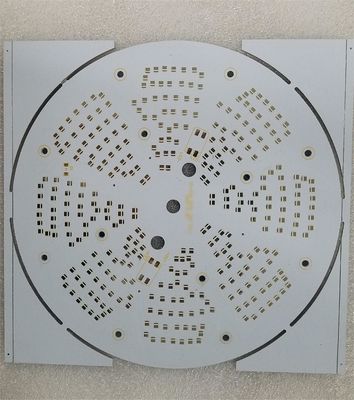

1L circuit imprimé en aluminium 1OZ 1,6 mm masque de soudure blanc pour produit LED intelligent

LLes circuits imprimés en aluminium ED, également connus sous le nom de circuits imprimés en aluminium LED ou de circuits imprimés en aluminium LED MCPCB (Metal Core Printed Circuit Boards), sont des circuits imprimés spécialisés conçus pour les applications LED.Ils ont une construction unique qui permet une dissipation de chaleur efficace, ce qui est crucial pour les performances et la longévité des LED.

Voici quelques aspects de la technologie des circuits imprimés en aluminium LED:

Noyau métallique: Les PCB en aluminium LED ont un noyau métallique, généralement en aluminium ou en cuivre, au lieu du matériau de fibre de verre FR4 traditionnel utilisé dans les PCB standard.Le noyau métallique fournissant une excellente conductivité thermique pour dissiper la chaleur générée par les LED.

Dissipation thermique: Les LED produisent de la chaleur pendant leur fonctionnement, et une chaleur excessive peut dégrader leurs performances et leur durée de vie.Les PCB en aluminium LED sont conçus pour transférer efficacement la chaleur des composants LED et la distribuer à travers le noyau métalliqueCela aide à garder les LED frais et à assurer leur fonctionnement optimal.

Conductivité thermique: l'aluminium et le cuivre sont couramment utilisés dans les PCB en aluminium LED, ont une haute conductivité thermique.prévenir la surchauffe et assurer le fonctionnement des LED dans leur plage de température spécifiée.

Couche diélectrique: les PCB en aluminium LED ont une couche diélectriquerésine époxyCette couche isole électriquement le noyau métallique des traces de cuivre,prévenir les courts-circuits et assurer le bon fonctionnement du circuit.

Montage des LED: Les PCB en aluminium LED sont conçus avec des traces de cuivre à motifs spécifiques pour faciliter le montage des LED directement sur la surface de la carte.Les puces LED sont généralement soudées à l'aide d'adhésifs thermiques aux plaquettes en cuivre sur le PCB.

Personnalisation: les PCB en aluminium LED peuvent être personnalisés pour répondre aux exigences spécifiques des applications LED.et la conductivité thermique du noyau métallique peuvent tous être adaptés pour répondre à la conception particulière LED et les besoins de gestion thermique.

Les circuits imprimés en aluminium LED sont largement utilisés dans diverses applications d'éclairage LED, telles que l'éclairage automobile, l'éclairage de rue, l'éclairage architectural et les modules LED à haute puissance.En dissipant efficacement la chaleur, les PCB en aluminium LED aident à maintenir les performances des LED, à améliorer la fiabilité et à prolonger la durée de vie des systèmes d'éclairage LED.
