Golden Triangle Group Ltd est une entrepriseIl peut être utilisé pour la fabrication de circuits imprimés en prototypes de circuits imprimés rapide, la production de masse de circuits imprimés et l'assemblage de circuits imprimés, il peut être utilisé pour la production de mélange élevé et de faible volume situé à Shenzhen en Chine. Vous trouverez ici des informations relatives aux matériaux spécifiques et aux technologies ou types de produits de PCB que nous produisons et supportons actuellement,ainsi que certaines des tolérances que nous pouvons atteindre. sur des circuits imprimés rigides, qui sont construits avec des matériaux de qualité supérieure et des procédés de fabrication avancés, assurant une excellente stabilité mécanique, une résistance thermique,et la conductivité électrique, idéal pour les appareils nécessitant une rigidité structurelle et une fiabilité à long terme. Capacité de PCB standard: Définition Capacité Nombre de couches 1-30L (HDI:1+n+1; 2+n+2, HDI de toute couche) Épaisseur du panneau 0.2 mm - -5.0 mm Poids du cuivre À l'intérieur: 6 oz, à l'extérieur: 4 oz Matériel FR4 (Kingboard,Shengyi,ITEQ,PTFE,Rogers,ARLON,ISOLA,TACONIC,Nelco) Il est également possible de télécharger des vidéos sur les réseaux sociaux. Plaque à base de métal, (Aluminium, base de cuivre) CEM-1, CEM-2 L'aluminium+FR4, le PTFE+FR4, le Rogers+FR4 Traitement de surface HASL, HASL sans plomb, OSP, ENIG ((1u8u8), or dur plaqué jusqu'à 50u9, argent par immersion, étain par immersion, encre au carbone LF HASL ((+doigt d'or), Immersion Gold +doigts d'or ((or dur), OSP +doigt d'or ((or dur), Immersion Tin +doigt d'or ((or dur) (pas deux finitions de surface différentes) Taille du produit fini Le nombre de points de contact doit être supérieur ou égal à: Espace min de forage des trous jusqu'au conducteur 0.15 mm ((< 8 L); 0,2 mm ((8 L < 14 L);0.225 mm ((

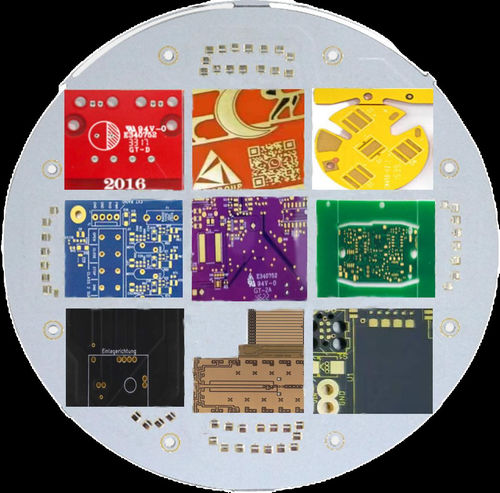

Golden Triangle Group Ltd. peut fournir ci-dessous différentes couleurs de masque de soudure pour PCB à nos clients. Vert, bleu, blanc, rouge, noir, jaune Ola gamme, le violet, le marron, le gris, le transparent et ainsi de suite.   Le client peut utiliser sa couleur de masque de soudure préférée sur ses produits.

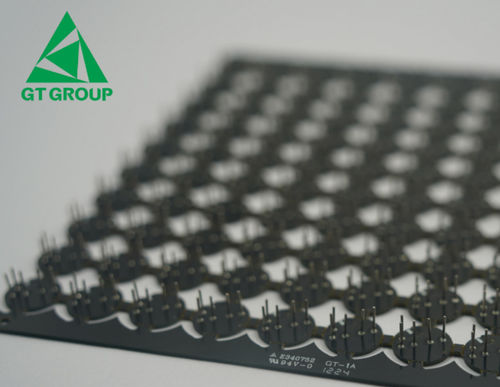

GT continue à fournir des cartes de circuits imprimés à un de nos clients situé sur la côte ouest avecplacage en or dur 17Je ne sais pas.etcontrôle du routage en profondeurdans les conseils d'administration du centre depuis plus de deux ans; De temps en temps, lors d'une réunion technique vidéo officielle avec un client, GT a montré au client un autre type d'échantillon différent avec une broche insérée sur les cartes de circuits imprimés, ce qui a apporté à GT une nouvelle chance et des commandes en série --- nouvelles conçues avecPins assemblés sur le côté inférieur!
