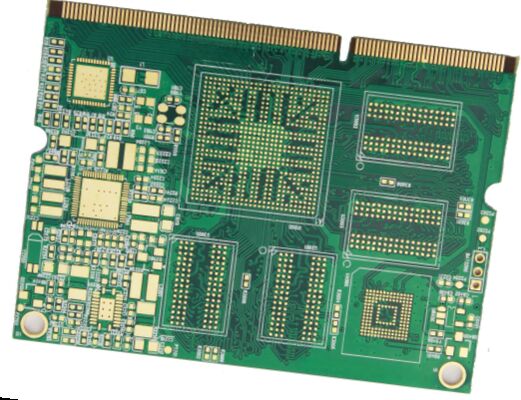

Circuit imprimé à haute densité d'interconnexion avec prototype de PCB et service de production de masse

Description du produit:

Le PCB HDI est une carte de circuit imprimé à haute densité d'interconnexion conçue pour répondre aux exigences exigeantes des applications électroniques modernes.Avec ses techniques de fabrication avancées et ses choix de matériaux supérieurs, ce produit assure des performances, une fiabilité et une précision exceptionnelles dans les conceptions de circuits complexes.permettant des motifs de circuits extrêmement fins qui prennent en charge la miniaturisation et la haute fonctionnalité dans des espaces compactsCette capacité en fait une solution idéale pour l'électronique de pointe où les économies d'espace et la densité élevée des circuits sont essentielles.

Exigences en matière de gestion de la conception des PCB HDI

Normalement, les exigences de DFM relatives aux espaces libres dans les PCB HDI sont assez strictes, mais elles peuvent être améliorées en profitant de vos règles de conception dans votre logiciel de conception de PCB.Certaines des exigences importantes de DFM à rassembler avant la mise en page et le routage comprennent:

• Largeur du circuit et limites d'espacement
• Limites de l'anneau annulaire et du rapport d'aspect, en particulier pour les conceptions et les exigences de haute fiabilité
• Choix du matériau utilisé dans la carte pour assurer le contrôle de l'impédance dans l'empilement requis
• Profiles d'impédance pour les paires d'empilement ou de couches souhaitées, le cas échéant
• Les voies aveugles relient la couche extérieure à au moins une couche intérieure sans pénétrer la carte entière.
• Les voies enterrées relient une ou plusieurs couches internes sans aucune connexion avec les couches extérieures d'une planche.
• Tout HDI de couche fait référence à l'utilisation de microvias empilés remplis de cuivre pour connecter plusieurs couches dans un PCB.
