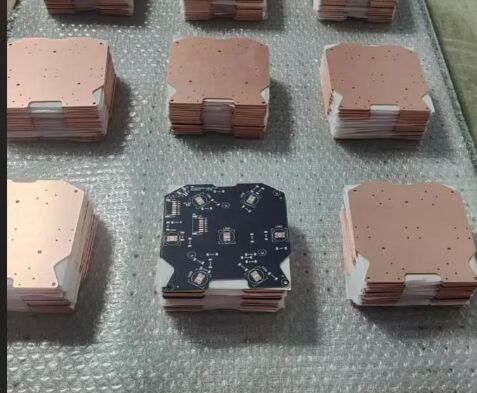

Contrôle d'impédance de carte PCB à base de cuivre FR4 pour une stabilité opérationnelle à long terme

Description du produit :

Le produit PCB en cuivre est une solution de circuit imprimé de haute qualité conçue pour répondre aux divers besoins des applications électroniques modernes. Connu pour son excellente conductivité électrique et sa gestion thermique, le circuit imprimé en cuivre est un composant essentiel dans diverses industries, notamment l'électronique grand public, l'automobile, le contrôle industriel et les appareils de communication. Ce produit offre des performances, une fiabilité et une polyvalence supérieures, ce qui en fait un choix idéal pour le développement de prototypes et la production de masse.

L'une des caractéristiques exceptionnelles de ce circuit imprimé en cuivre est sa flexibilité en matière de configuration des couches. Le produit prend en charge une large gamme de couches, d'une simple conception monocouche à des structures multicouches complexes avec jusqu'à 6 couches. Cette gamme permet aux ingénieurs et aux concepteurs de créer des conceptions de circuits complexes qui peuvent accueillir des interconnexions à haute densité et des fonctions électroniques sophistiquées. Que vous ayez besoin d'un circuit simple pour un appareil de base ou d'un circuit imprimé multicouche pour des applications avancées, ce produit peut être personnalisé pour répondre à vos exigences exactes.

Pour garantir la plus haute qualité et durabilité, le produit PCB en cuivre est livré dans un emballage sous vide. Cette méthode d'emballage protège la carte de l'humidité, de la poussière et d'autres contaminants qui pourraient compromettre son intégrité pendant l'expédition et le stockage. L'emballage sous vide maintient l'état impeccable du circuit imprimé, préservant ses caractéristiques de performance et prolongeant sa durée de conservation. Cette attention aux détails de l'emballage garantit que les clients reçoivent un produit prêt à être utilisé immédiatement dans leurs processus de fabrication ou d'assemblage.

En plus de ses attributs physiques, ce produit de circuit imprimé en cuivre offre également des services de conception complets. Les clients ont accès à une assistance experte en matière de conception, ce qui leur permet d'optimiser la disposition de leurs circuits imprimés pour la performance, la fabricabilité et la rentabilité. Le service de conception comprend une assistance pour la capture de schémas, la planification de la disposition et les vérifications des règles de conception, garantissant que le produit final répond aux normes de l'industrie et aux besoins spécifiques du projet. Ce service est particulièrement précieux pour les entreprises qui cherchent à rationaliser leur cycle de développement et à réduire le délai de mise sur le marché de nouveaux appareils électroniques.

Le circuit imprimé en cuivre présente une épaisseur de cuivre minimale des trous de 25 micromètres (um), ce qui est essentiel pour garantir des connexions électriques solides et une stabilité mécanique au sein du circuit. Cette spécification prend en charge des processus de placage et de soudure fiables, contribuant à la robustesse globale du circuit imprimé. Le contrôle précis de l'épaisseur du cuivre des trous est essentiel pour maintenir l'intégrité du signal et minimiser la résistance, ce qui est crucial pour les applications électroniques haute performance.

Les applications de ce produit PCB en cuivre sont vastes et variées. Dans le secteur de l'électronique grand public, il est utilisé dans des appareils tels que les smartphones, les tablettes, les technologies portables et les appareils électroménagers, où la taille compacte et la dissipation thermique efficace sont vitales. L'industrie automobile s'appuie sur ces circuits imprimés pour les systèmes de contrôle, les capteurs et les unités d'infodivertissement qui exigent une grande fiabilité dans des conditions environnementales difficiles. Les systèmes de contrôle industriel bénéficient de la durabilité et de la précision de ces circuits imprimés en cuivre, qui font partie intégrante de l'automatisation, de la robotique et de la surveillance des machines. De plus, les appareils de communication, y compris les routeurs, les commutateurs et autres équipements de réseau, utilisent ces circuits imprimés pour obtenir une transmission de données à haut débit et une connectivité stable.

Dans l'ensemble, le produit PCB en cuivre représente un mélange parfait de techniques de fabrication avancées, de matériaux de qualité et de services axés sur le client. Son emballage sous vide, sa polyvalence des couches, son assistance à la conception et sa spécification de cuivre minimale des trous en font un choix supérieur pour un large éventail d'applications électroniques. Que vous développiez des gadgets grand public, de l'électronique automobile, des contrôleurs industriels ou des systèmes de communication, ce circuit imprimé en cuivre offre les performances et la fiabilité dont vous avez besoin pour réussir sur le marché concurrentiel d'aujourd'hui.

Paramètres techniques :

Applications :

Le PCB en cuivre personnalisé, originaire de Chine, est un circuit imprimé très polyvalent et fiable conçu pour répondre aux divers besoins des applications électroniques modernes. Avec une base en cuivre robuste et un matériau FR4 de haute qualité, ce circuit imprimé assure une excellente gestion thermique et une stabilité mécanique, ce qui le rend idéal pour une utilisation dans divers environnements exigeants. Ses options de finition de surface, notamment l'or par immersion et le LF HAL, offrent une soudabilité et une résistance à la corrosion supérieures, améliorant la durabilité et les performances du produit final.

Ce circuit imprimé est disponible dans une large gamme de couches, de 1 à 6 couches, permettant des conceptions de circuits complexes et denses qui répondent aux appareils électroniques avancés. La largeur de trace minimale de 4 Mil (0,1 mm) permet des dispositions de circuits précises et compactes, ce qui est essentiel pour les composants électroniques à haute fréquence et à haute vitesse. Que vous développiez de l'électronique grand public, des équipements de télécommunications, des systèmes automobiles ou des machines industrielles, ce PCB en cuivre peut être personnalisé pour répondre à vos exigences spécifiques.

En termes d'occasions d'application, le PCB en cuivre personnalisé est largement utilisé dans la fabrication de smartphones, d'ordinateurs, de dispositifs médicaux et d'électronique aérospatiale en raison de ses excellentes performances électriques et de sa fiabilité. Sa capacité à gérer les configurations multicouches le rend adapté aux conceptions de circuits complexes que l'on trouve dans les gadgets modernes et les systèmes informatiques haute performance. De plus, il est fréquemment utilisé dans les appareils IoT, les technologies portables et les systèmes d'éclairage LED, où la compacité et l'efficacité sont essentielles.

Les scénarios qui bénéficient de ce circuit imprimé incluent les étapes de prototypage et de production de masse du développement de produits électroniques. La disponibilité de services de conception professionnels garantit que les clients reçoivent des solutions sur mesure qui optimisent les performances des circuits et l'efficacité de la fabrication. Qu'il s'agisse de projets à petite échelle ou d'applications industrielles à grande échelle, l'adaptabilité et la construction de haute qualité du PCB en cuivre personnalisé en font un choix fiable pour les ingénieurs et les fabricants qui cherchent à obtenir des résultats supérieurs en matière de produits électroniques.
