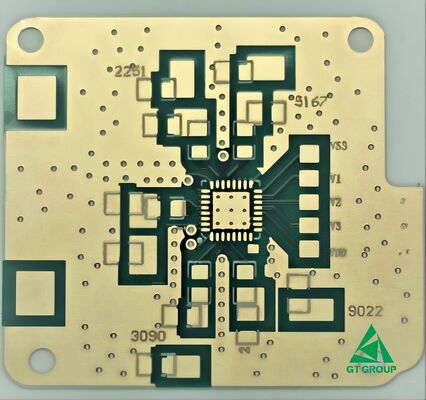

Carte PCB Rogers 35UM Épaisseur de Cuivre Idéale pour l'Électronique Micro-ondes et le Traitement du Signal

Description du produit :

Les circuits imprimés Rogers font référence aux circuits imprimés fabriqués à l'aide de stratifiés diélectriques haute performance développés et produits par Rogers Corporation, un leader mondial des matériaux électroniques avancés. Contrairement aux circuits imprimés standard fabriqués à partir de fibres de verre époxy FR-4 conventionnelles, les matériaux Rogers sont des solutions spécialisées conçues explicitement pour les applications électroniques haute fréquence, haute vitesse et haute fiabilité.

Caractéristiques principales

Propriétés diélectriques exceptionnelles

Constante diélectrique stable (Dk): Maintient une Dk constante sur une large gamme de fréquences (de la RF aux ondes millimétriques) et à des températures variables, garantissant un contrôle précis de l'impédance et une prévisibilité du signal.
Facteur de dissipation ultra-faible (Df) : Minimise l'atténuation du signal (perte d'insertion) et la perte d'énergie sous forme de chaleur, préservant la force et l'intégrité du signal, essentielles pour les performances à haute fréquence.

Stabilité thermique et mécanique supérieure

Faible dilatation thermique : Le coefficient de dilatation thermique (CTE) correspond étroitement à celui de la feuille de cuivre, réduisant les contraintes et garantissant des connexions de vias fiables pendant le cyclage thermique.
Faible absorption d'humidité : Présente une absorption d'eau minimale, empêchant la dégradation des performances électriques dans des environnements humides ou difficiles.
Haute conductivité thermique : Dissipe efficacement la chaleur, ce qui le rend idéal pour les circuits RF et micro-ondes haute puissance.

Séries de matériaux courantes

Série RO4000® (par exemple, RO4350B, RO4003C) : Stratifiés hydrocarbonés renforcés de verre et de céramique. Rentable avec d'excellentes performances RF, largement utilisé dans les stations de base 5G, les radars automobiles et les modules RF.
Série RO3000® (par exemple, RO3003, RO3035) : Composites PTFE chargés de céramique. Conçus pour les applications d'ondes millimétriques (par exemple, radars automobiles 77 GHz) offrant une perte extrêmement faible.
Série RT/duroid® : Matériaux à base de PTFE offrant la plus faible perte pour les applications à très haute fréquence et aérospatiales.

Applications principales

Télécommunications : Antennes 5G/6G, amplificateurs de puissance, stations de base et liaisons radio micro-ondes.
Aérospatiale et défense : Systèmes radar, communications par satellite, avionique et guerre électronique.
Automobile : Systèmes avancés d'aide à la conduite (ADAS), capteurs radar 77/79 GHz.
Industriel et médical : Équipements de test haute vitesse, imagerie médicale (IRM) et communications par satellite.
En résumé, les circuits imprimés Rogers représentent la référence en matière de matériaux de circuits imprimés haute fréquence, permettant le fonctionnement fiable des technologies de pointe en offrant des performances électriques et une stabilité environnementale inégalées.

Paramètres techniques :
