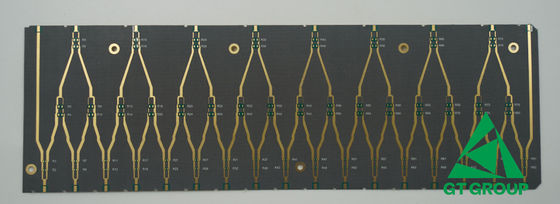

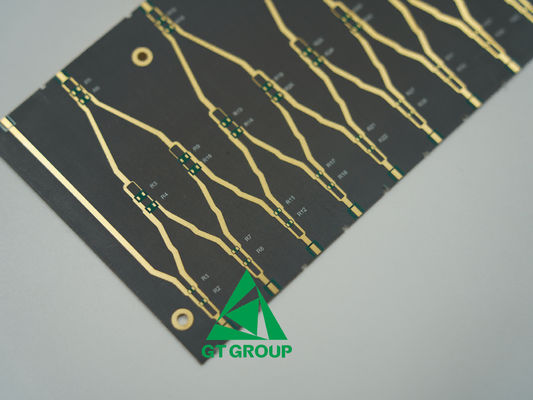

Prototype de PCB haute fréquence 2 couche avec FR4 BM255 0,51 mm Vert Soldmermask
  • Prototype de PCB haute fréquence 2 couche avec FR4 BM255 0,51 mm Vert Soldmermask
  • Prototype de PCB haute fréquence 2 couche avec FR4 BM255 0,51 mm Vert Soldmermask

Prototype de PCB haute fréquence 2 couche avec FR4 BM255 0,51 mm Vert Soldmermask

Lieu d'origine Chine
Nom de marque Customized
Certification ISO9001, UL, ISO13485
Détails de produit
Couches:
2Layers
Matériel:
FR4 BM255 ((Rel de matériau à haute fréquence)
Finition de surface:
EING
Épaisseur du panneau:
0.51mm
Couleur du masque de soudure:
Verte
Épaisseur du cuivre:
1 oz
Temps de réalisation:
5 jours
Méthode de test:
Probe volante et test de fixation
Mettre en évidence:

Prototype de PCB à haute fréquence vert Soldmermask

,

Prototype de PCB à haute fréquence à 2 couches

,

Prototype de PCB à haute fréquence FR4

Conditions de paiement et d'expédition
Quantité de commande min
1 panneau
Prix
Negotiation per drawing and gerber file
Détails d'emballage
Package sous vide
Délai de livraison
5 à 7 jours
Conditions de paiement
Négociation, T/T
Description de produit

Paramètres du produit:



Couche 2 couches
Matériau de train FR4 BM255 (rails à haute fréquence)
Épaisseur de cuivre 1/OZ
Masque de soudure Verte
Finition de surface EING
Épaisseur du panneau 0.51 mm





Les PCB haute fréquence sont des composants essentiels de l'électronique moderne, conçus pour fonctionner à des fréquences généralement comprises entre 500 MHz et plusieurs GHz et au-delà.Voici quelques caractéristiques clés des PCB à haute fréquence:

  1. Constante diélectrique (Dk) et facteur de dissipation (Df): Les PCB haute fréquence nécessitent des matériaux à constante diélectrique faible et stable pour minimiser les retards de propagation du signal et maintenir le contrôle de l'impédance.Ils ont également besoin d'un faible facteur de dissipation pour réduire la perte de signal.

  2. Coefficient de dilatation thermique (CTE): Pour les PCB à haute fréquence, il est essentiel de faire correspondre les CTE de différents matériaux pour prévenir les contraintes et les défaillances potentielles, en particulier pendant le cycle thermique.

  3. Conductivité thermique: Les circuits à haute fréquence génèrent souvent une chaleur importante, ce qui rend la gestion thermique une considération essentielle.affectant la fiabilité globale du système et la capacité de traitement de la puissance.

  4. Absorption de l'humidité: La tendance d'un matériau à absorber l'humidité peut avoir une incidence significative sur ses propriétés électriques, en particulier à haute fréquence.Les matériaux à faible absorption d'humidité sont préférés pour maintenir la stabilité dimensionnelle et la fiabilité à long terme.

  5. Stabilité dimensionnelle: Il s'agit de la capacité d'un matériau à conserver sa forme et sa taille dans diverses conditions environnementales, assurant ainsi une performance électrique constante et affectant le rendement de fabrication.

  6. Intégrité du signal: Les PCB haute fréquence sont conçus pour maintenir l'intégrité du signal à haute fréquence, en minimisant la distorsion et la perte de signal.Ceci est réalisé grâce à l'utilisation de matériaux à faible perte diélectrique et à une conception méticuleuse.

  7. Matériaux à faible perte diélectrique: Des matériaux tels que Rogers et PTFE (PCB teflon) sont utilisés dans les PCB HF en raison de leur faible facteur de dissipation et de leur faible constante diélectrique, ce qui réduit la perte de signal et améliore les performances de l'appareil.

  8. Gestion thermique efficace: Les PCB HF doivent être résistants à la chaleur, en utilisant des voies thermiques, des dissipateurs de chaleur et de meilleurs matériaux de substrat pour gérer efficacement la chaleur, assurant ainsi une performance durable.

  9. Contrôle de l'impédance: Les PCB haute fréquence ont souvent des traces d'impédance contrôlées et une correspondance d'impédance précise pour assurer une transmission optimale du signal et minimiser les réflexions.

  10. Construction et emplacement des composants: La disposition et l'acheminement des traces, ainsi que le placement stratégique des composants, sont essentiels pour éviter la dégradation et les interférences du signal.Les composants de montage de surface sont souvent utilisés pour réduire l'inductivité et la capacité du plomb.

  11. La mise à la terre et le blindage: Des techniques de mise à la terre appropriées sont utilisées pour réduire les interférences électromagnétiques (EMI) et maintenir la stabilité du signal.Les circuits à haute fréquence sont souvent blindés contre les interférences extérieures et contiennent des émissions électromagnétiques.

Ces caractéristiques rendent les PCB haute fréquence essentiels pour les applications nécessitant une transmission et une réception efficaces de signaux haute fréquence, telles que les systèmes de communication sans fil,systèmes de radar, appareils à micro-ondes et circuits numériques à grande vitesse.
